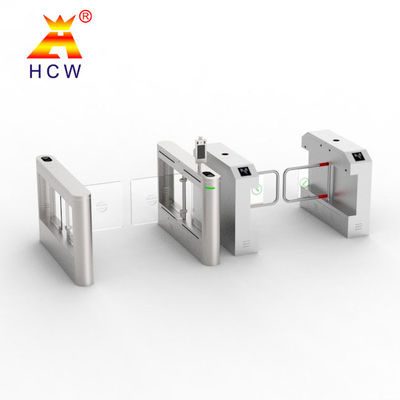

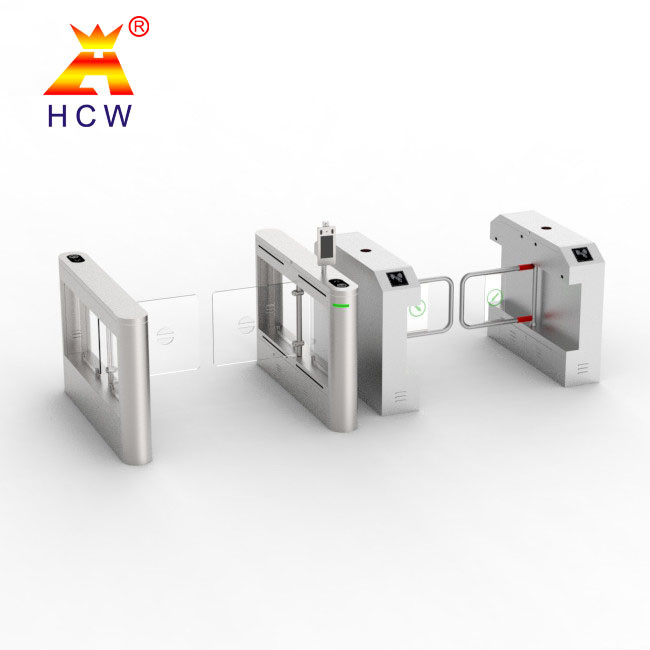

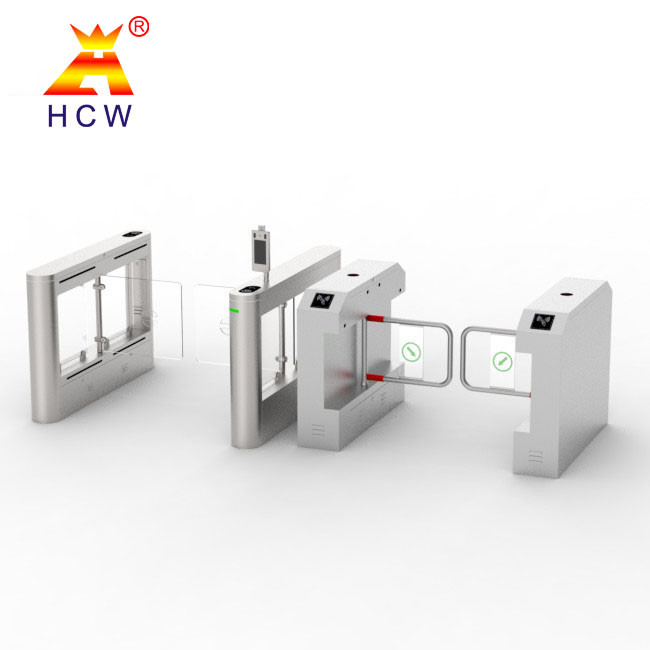

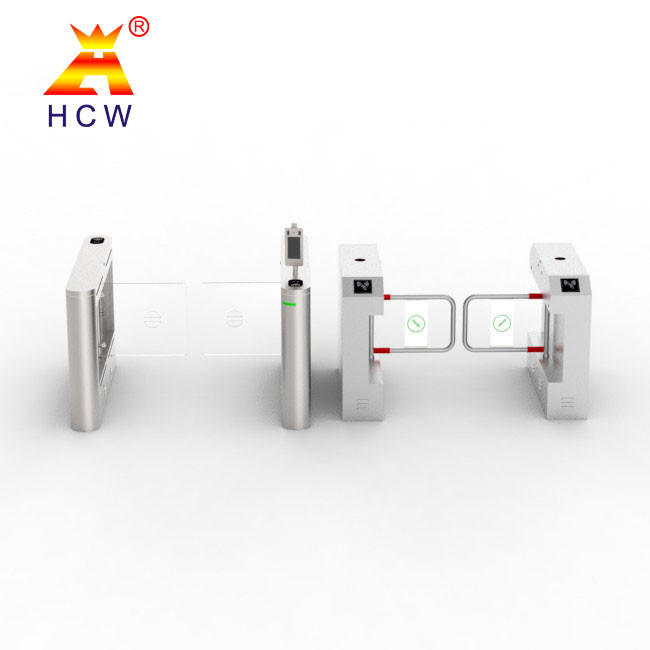

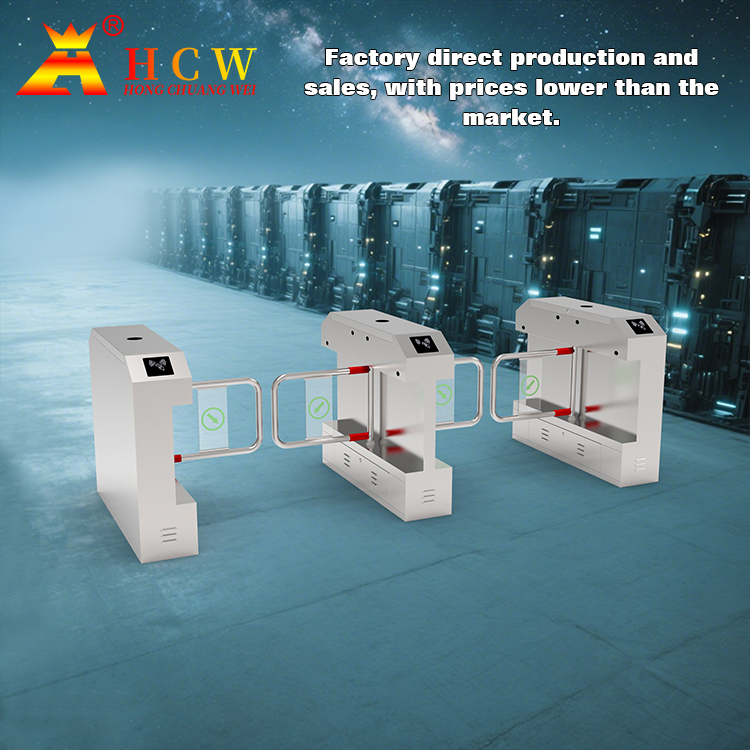

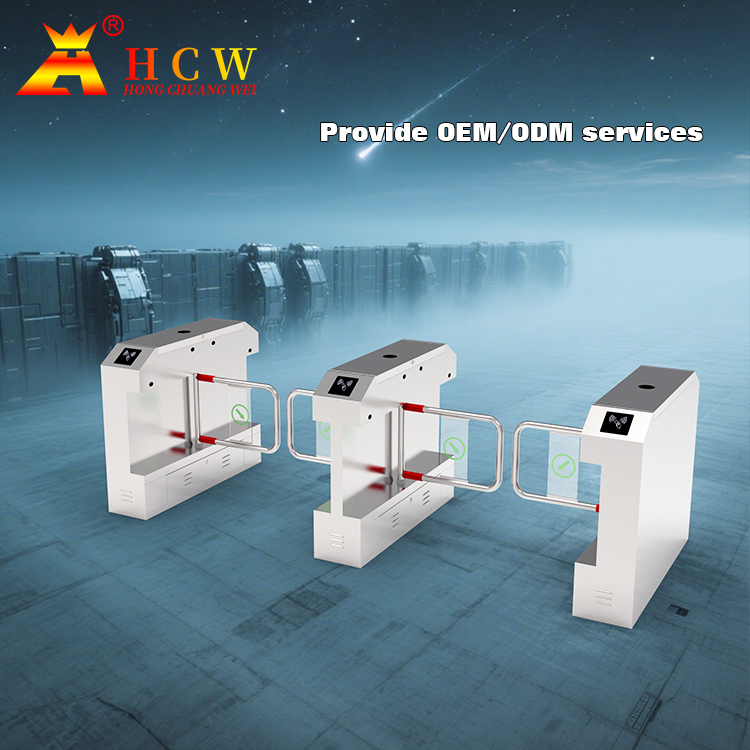

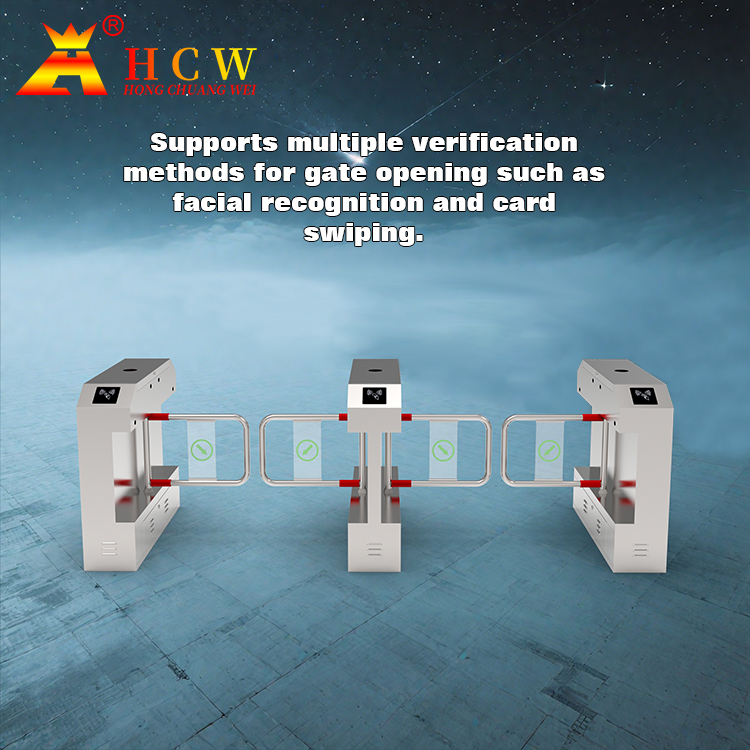

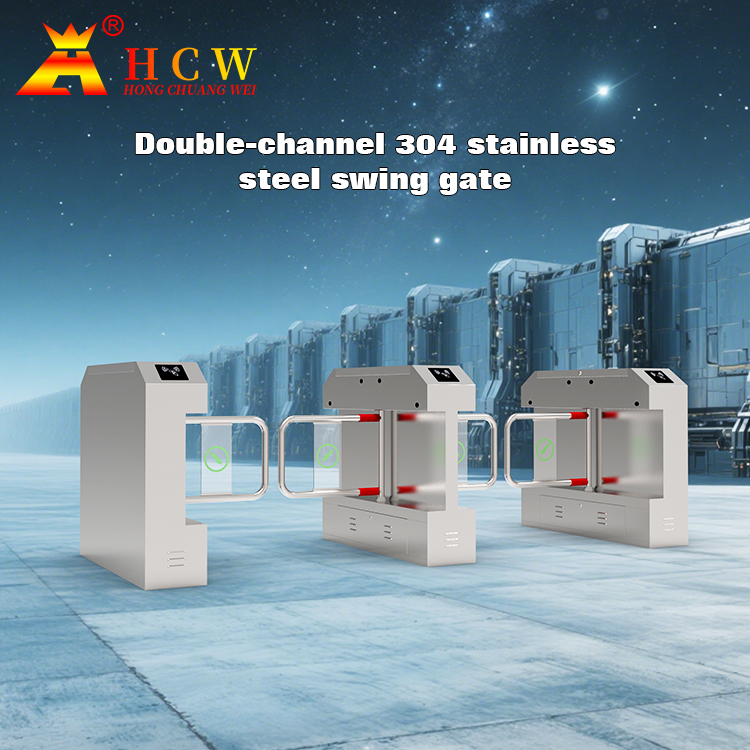

Acciaio inossidabile del controllo di accesso 304 meccanici della carta del cancello girevole FRID della barriera dell'oscillazione
Luogo di origine | La Cina |
---|---|
Marca | Hongchuangwei |
Certificazione | CE UL |
Numero di modello | CW404 |
Quantità di ordine minimo | 2 |
Prezzo | USD350~550 per piece |
Imballaggi particolari | Imballaggio di legno |
Tempi di consegna | 7-10 giorni lavorativi |
Termini di pagamento | T/T |
Capacità di alimentazione | 1000 pezzi settimanali |

Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xNome del prodotto | Porte a giradischi oscillanti | Materiale | Acciaio inossidabile |
---|---|---|---|
Fornitore di energia | AC220V±10%,50±10Hz | Ambiente di lavoro | -25℃ a 70℃ |
orario di apertura/chiusura | 1s | Tempo di avvio del sistema di accensione | 3 secondi |
Numero di passeggeri | 40 persone/minuto | Durata di vita normale | 4 milione volte |
Evidenziare | cancello girevole della barriera di 304 oscillazioni,Cancello girevole della barriera dell'oscillazione della carta di FRID,Cancelli girevoli meccanici di acciaio inossidabile |
Controllo di accesso con scheda FRID meccanica 304 in acciaio inossidabile Porta di sicurezza a rotaia
Installazione in loco e messa in servizio delle attrezzature
6.1 Installazione in loco delle apparecchiature
1) Contare gli accessori in base alla lista di imballaggio
2) Determinare il luogo di installazione di ciascun cancello in base alla composizione specifica del sistema, al luogo di utilizzo e al modello selezionato.
3) Come indicato nei requisiti di installazione, come indicato nella figura seguente, determinare la posizione del foro di installazione.e 4 bulloni di ancoraggio M12 o 4 bulloni di espansione M12 in posizione di installazione.
4) Mettere i tubi in PVC da 3/4" dei cavi di corrente forte e dei cavi di corrente debole rispettivamente attraverso di essi, e seppellirli nelle posizioni corrispondenti con cemento.
1.alimentazione: AC220V±10%, 50±10Hz
2.Interfaccia di input: (numero di informazioni del nodo passivo o larghezza dell'impulso)
3.interfaccia di comunicazione: commutazione, RS232 RS485 facoltativo
4Direzione di passaggio: unidirezionale o bidirezionale
5.ambiente di lavoro: da 25°C a 70°C
6.umidità relativa ≤ 90% senza condensazione
7.ora di apertura/chiusura: 1s
8.Tempo di avvio del sistema in funzione: 3 secondi
9.Numero di passeggeri: 40 persone/minuto
10.Vita normale: 4 milioni di volte
11.Materiale del telaio: acciaio inossidabile standard 304
12.La forma del telaio può essere personalizzata in base alle esigenze
Indicatore
|
Verde significa passaggio.
|
Fornitura di alimentazione per il nucleo
|
AC100~220V 50/60Hz
|
Tensione di funzionamento
|
DC 24V ± 5%
|
Tensione dell'indicatore
|
DC12V ± 5% (standard)
|
Consumo di energia
|
30W
|
Ambiente di lavoro
|
All'interno o all'esterno (all'esterno è facoltativo)
|
